Сигнализатор уровня РСУ-4

Наличие на складе	Под заказ
Расстояние между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4 (дальность действия)	от 10 до 150 см
Диапазон рабочих напряжений	от 20 до 250 В постоянного или переменного тока
Тип выходного сигнала	переключаемый («замкнут»/«разомкнут»)
Падение напряжения в состоянии «замкнут», не более	3 В
Ток через нагрузку в состоянии «разомкнут», не более	4 мА

все характеристики

Цена: 7 660 руб.

Кол-во: +-

В корзину

Описание

Расстояние между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4 (дальность действия)	от 10 до 150 см
Диапазон рабочих напряжений	от 20 до 250 В постоянного или переменного тока
Тип выходного сигнала	переключаемый («замкнут»/«разомкнут»)
Падение напряжения в состоянии «замкнут», не более	3 В
Ток через нагрузку в состоянии «разомкнут», не более	4 мА
Максимальный рабочий ток через нагрузку в состоянии «замкнут»	400 мА
Ток срабатывания схемы защиты от перегрузок:
долговременный средний, не менее	450 мА
импульсный, не более	3000 мА
Ток через цепь короткозамкнутой нагрузки, не более	5 мА
Задержка срабатывания (фиксированная)	3 с
Диапазон рабочих температур	от -40 до +40°C
Выходная мощность излучаемого радиосигнала, не более	0,01 Вт
Напряжение в линии связи между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4, не более	9 В
Ток в линии связи между модулем сигнализации уровня МДС-4 и модулем генераторным МГ-4, не более	2 мА
Степень защиты оболочки по ГОСТ 14254-96 модуля сигнализации уровня МДС-4	IP54
Степень защиты оболочки по ГОСТ 14254-96 модуля генераторного МГ-4	IP54
Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75	II
Средняя наработка на отказ, не менее	10000 ч
Срок службы	10 лет
Масса в заводской упаковке, не более	0,6 кг

Сигнализатор уровня РСУ-4 (далее – «сигнализатор») предназначен для контроля пороговых уровней сыпучих материалов в продуктопроводе или бункере. Сигнализатор включается в двухпроводную линию последовательно с нагрузкой. Начальное состояние РСУ-4 («замкнут» или «разомкнут») задаётся встроенным переключателем. При достижении продуктом места установки сигнализатора его состояние меняется на противоположное. РСУ-4 работает как концевой выключатель в любых релейных или пусковых электроцепях напряжением от 20 до 250 В переменного или постоянного тока. Соединяется последовательно с пускателем, клапаном и т.д., пропуская через себя ток до 400 мА. Защищён от короткого замыкания в цепи нагрузки.

Сигнализатор может устанавливаться для контроля верхнего и нижнего уровня продукта в бункерах, использоваться как датчик подпора в самотёках, головках и башмаках норий, сбросных коробах винтовых и цепных конвейеров и т.д.

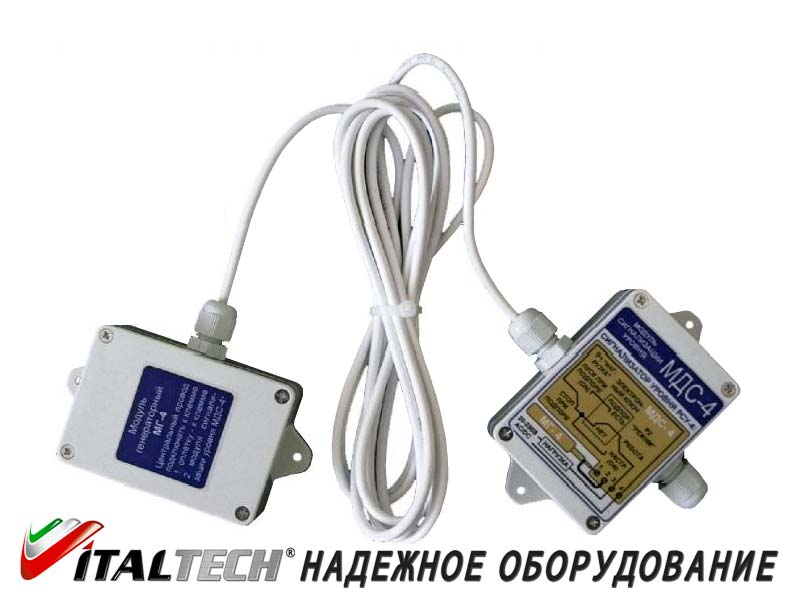

В комплект поставки входят: генераторный модуль МГ-4, модуль сигнализации уровня МДС-4, паспорт, соединительный кабель, крепёжные элементы, а также износостойкие полиуретановые вставки, закрывающие установочные отверстия диаметром 27 мм в противоположных стенках бункера (продуктопровода).

Принцип действия прибора основан на ослаблении продуктом уровня радиосигнала, проходящего от микроволнового генератора МГ-4 до приёмника, расположенного в модуле МДС-4. Генератор МГ-4 и модуль МДС-4 устанавливаются на противоположные стенки контролируемого объекта. Все сыпучие вещества в определенной степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он не срабатывал на слой "налипания", толщина которого может составлять от 10 до 500 мм в зависимости от влажности и плотности контролируемого продукта, содержания в нем металлических примесей и т.д.
