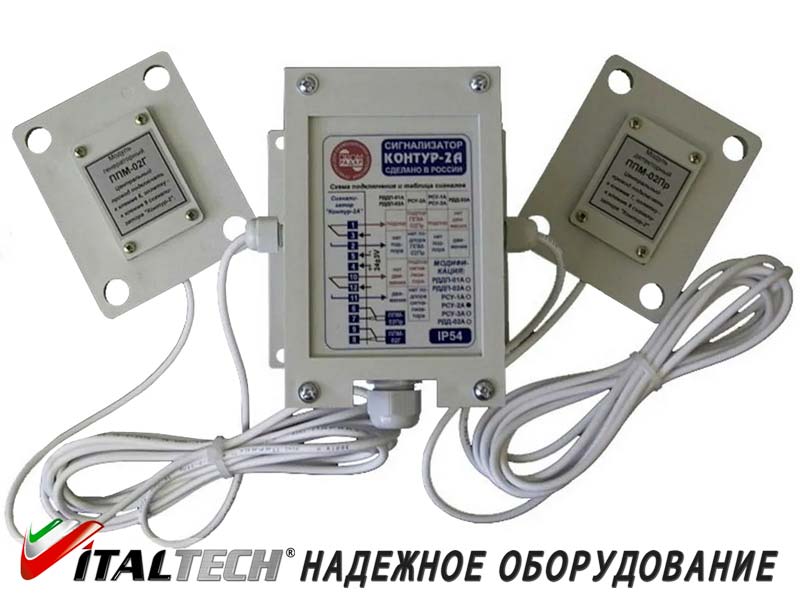

Сигнализатор уровня РСУ-2

Наличие на складе	Под заказ
Максимальное расстояние между генератором и детекторами	1,5 м
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания	187-242 В, 49-51 Гц
Потребляемая мощность, не более	2 Вт
Количество каналов контроля уровня (подпора)	2

все характеристики

Цена: 17 360 руб.

Кол-во: +-

В корзину

Описание

Максимальное расстояние между генератором и детекторами	1,5 м
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания	187-242 В, 49-51 Гц
Потребляемая мощность, не более	2 Вт
Количество каналов контроля уровня (подпора)	2
Максимальное расстояние между уровнями	1 м
Тип выходного сигнала каждого канала	перекидной контакт реле
Максимальное напряжение, коммутируемое контактами реле	250 В
Максимальная мощность, коммутируемая контактами реле	500 Вт
Регулируемое время задержки на переключение контактов реле каждого канала	от 1 до 20 с
Напряжение питания генератора, не более	9 В
Постоянный ток детектора, не более	1 мА
Мощность, потребляемая генератором, не более	60 мВт
Постоянная выходная мощность радиосигнала, не более	0,002 Вт
Средняя наработка на отказ, не менее	10000 ч
Средний срок службы, не менее	10 лет
Температура окружающей среды	от -40 до +40°C
Исполнение по ГОСТ 14254-96 сигнализатора «Контур-2»	IP54
Исполнение по ГОСТ 14254-96 модулей ППМ-02Г и ППМ-02Пр	IP65
Масса в упаковке, не более	1,2 кг

Сигнализатор уровня РСУ-2 (далее – «датчик») предназначен для контроля двух близко расположенных пороговых уровней неабразивных неагрессивных сыпучих материалов в бункере (продуктопроводе) и формирования релейного сигнала через установленное время задержки.

Применяются на весовых бункерах, охладительных колонках линии гранулирования комбикормов и т.д. При достижении продуктом нижней границы срабатывает первый канал прибора. Это может использоваться для включения разгрузки бункера. Если уровень продолжает расти, сработает второй канал, останавливающий подачу.

РСУ-2 питается от промышленной сети переменного тока (~187-242 В, 49-51 Гц).

Принцип действия датчика:
Микроволновый генератор излучает широкий радиолуч в направлении двух приёмников. Когда продукт достигает приёмника, уровень сигнала на его выходе резко падает и соответствующий канал датчика срабатывает "на подпор".

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика уровня регулируется так, чтобы он работал сквозь слой налипшего материала. Максимальная толщина этого слоя зависит от влажности и плотности продукта, содержания в нём металлических примесей и т.д. Она может составлять от 10-15 мм (для влажных или металлосодержащих веществ) до 300-500 мм (для легких сухих материалов). Поэтому прибор легко настроить так, чтобы он не давал ложных срабатываний на пыль, налипание, "залегание" продукта на сходах и т.д.

Монтаж модулей ведется непосредственно на стенки бункера (продуктопровода), в которых необходимо подготовить установочные отверстия. Связь модулей со вторичным прибором осуществляется по коаксиальным кабелям, входящим в комплект поставки.
