Датчики уровня серии РСУ-500

Наличие на складе	Под заказ
Максимальное расстояние между генератором и детектором	3 м
Диапазон температур контролируемого продукта	от -40 до +1500°С
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания сигнализатора «Контур-2»	187-242 В, 49-51 Гц
Потребляемая мощность, не более	2 Вт

все характеристики

Цена: 31 010 руб.

Кол-во: +-

В корзину

Описание

Максимальное расстояние между генератором и детектором	3 м
Диапазон температур контролируемого продукта	от -40 до +1500°С
Рабочая частота генератора	от 9,8 до 10,2 ГГц
Напряжение питания сигнализатора «Контур-2»	187-242 В, 49-51 Гц
Потребляемая мощность, не более	2 Вт
Тип выходного сигнала	перекидной контакт реле
Максимальное напряжение, коммутируемое контактами реле	250 В
Максимальная мощность, коммутируемая контактами реле	500 ВА
Задержка на переключение контактов реле	регулируемая, от 1 до 20 с
Тип задержки	переключаемая (на включение/на отключение/симметричная)
Напряжение питания генератора	9 В
Постоянный ток детектора, не более	1 мА
Постоянная выходная мощность генератора, не более	0,01 Вт
Средняя наработка на отказ, не менее	10000 часов
Срок службы	10 лет
Температура окружающей среды	от -40 до +40°С
Исполнение по ГОСТ 14254-96 генератора ППМ-02НГ и детектора ППМ-02НП	IP65
Исполнение по ГОСТ 14254-96 сигнализатора «Контур-2»	IP54
Габариты сигнализатора «Контур-2», не более	163х136х90 мм
Масса сигнализатора «Контур-2», не более	0,7 кг

РСУ 5хх	00	01	02	03	04	05	06
Толщина стенки, мм	до 250	250-300	300-350	350-400	400-450	450-500	500-550

РСУ 5хх	07	08	09	10	11	12
Толщина стенки, мм	550-600	600-650	650-700	700-750	750-800	800-850

Датчики уровня серии РСУ-500 предназначены для контроля пороговых уровней сыпучих продуктов температурой до +1500°C в котлах, печах, сушильных камерах и бункерах с толщиной футерованных стен до 850 мм.

Принцип действия датчиков основан на ослаблении амплитуды радиосигнала, проходящего сквозь слой контролируемого продукта.

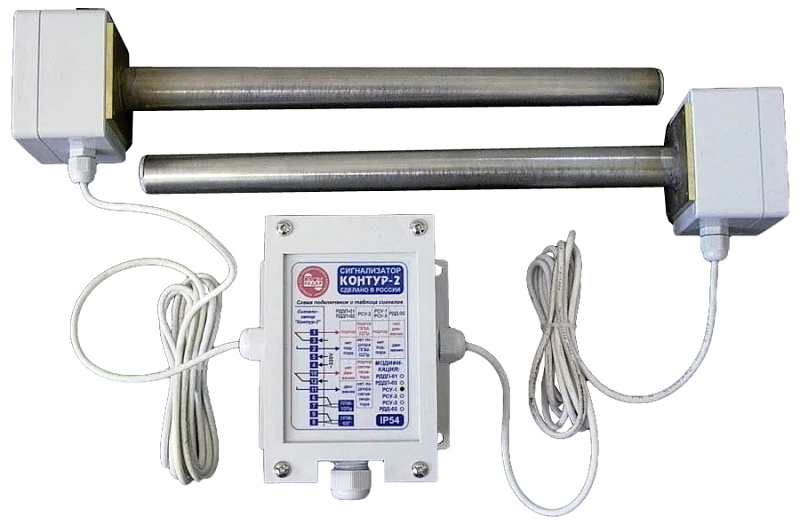

В комплект поставки входят микроволновые генератор и детектор. Они устанавливаются в соосные отверстия на противоположных стенках бункера. Генератор излучает в направлении детектора радиосигнал высокой частоты. который значительно сильнее затухает в слое сыпучего продукта, чем в воздушной среде или в открытом пламени. Когда трасса распространения радиолуча полностью перекрыта продуктом, амплитуда сигнала в детекторе падает ниже установленного порога и датчик срабатывает "на подпор".

Все сыпучие вещества в определённой степени пропускают микроволновый луч. Чувствительность датчика регулируется так, чтобы он не реагировал на слой пыли и продукт, "налипший" изнутри на стенки бункера. Максимальная толщина этого слоя может составлять десятки сантиметров – она зависит от влажности и плотности продукта, содержания в нем металлических примесей и т.д.
